6 Bauformen
Einlippendichtungen

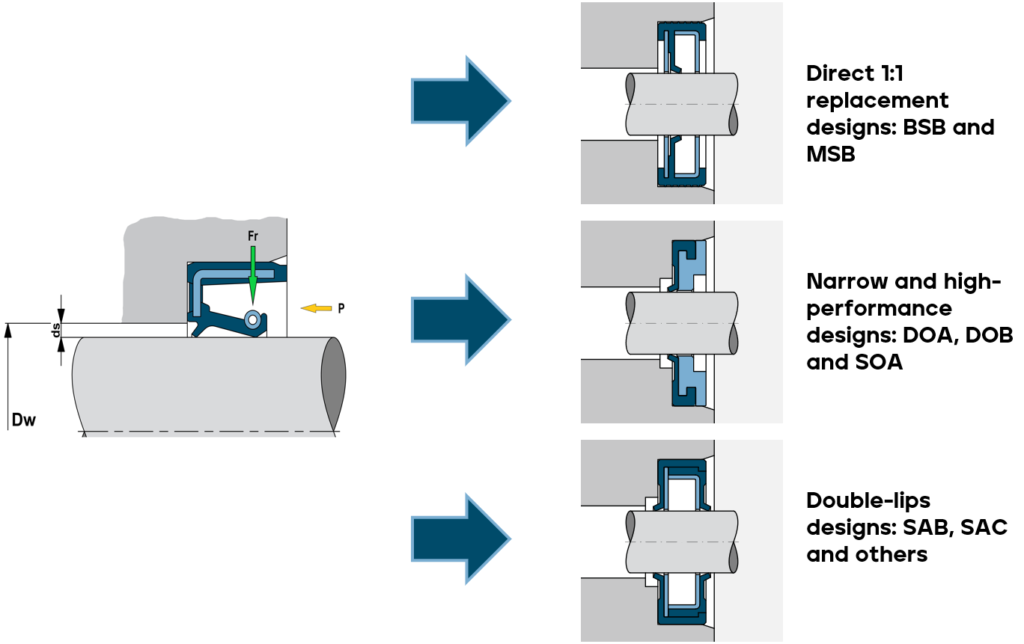

Der Regelfall. DOA benötigt nur die halbe Baubreite von DIN 3760, SOA nimmt bis 150 bar auf, BSB und MSB sind unsere Alternativen zur ISO 6194.
DOADOBSOABOABSBMSB
Bauformen ansehen
Produkte
Radialwellendichtringe in 15 Bauformen
Ein- und Doppellippendichtungen, Bestandsdichtungen und Sonderbau — 541 lieferbare Abmessungen nach DIN 3760, Wellendurchmesser von 1 bis 635 mm. Druckbelastbar bis 150 bar, bis 40 m/s Umfangsgeschwindigkeit.
Produktfamilien
Vier Wege zur passenden Dichtung
Alle Bauformen in Abmessungen nach DIN 3760. Was Ihre Anwendung braucht, hängt weniger vom Katalog ab als von Druck, Drehzahl, Medium und Bauraum — sprechen Sie uns an, wenn Sie unsicher sind.
4 Bauformen
Doppellippendichtungen
Zwei Lippen in eine Richtung für längere Standzeit — oder gegenläufig, um zwei Medien zu trennen und Vakuum gegen Druck abzudichten.
SABSACMACMSC
Bauformen ansehen
5 Bauformen
Bestandsdichtungen
Für den Tausch in vorhandenen Gehäusen. Gängige Geometrien nach DIN 3760, ohne Änderung am Einbauraum — oft ohne Nacharbeit der Welle.
OOAOOBOABOBCOAC
Bauformen ansehen
eigene Auslegung
Sonderdichtungen
Ungewöhnliche Abmessung, ungewöhnliches Medium, ungewöhnliche Temperatur. Ab Stückzahl 1, entwickelt gemeinsam mit Ihrer Konstruktion.
ab 1 StückØ 1–635 mm
Zum Sonderbau
Maßfinder
541 lieferbare Abmessungen
Geben Sie Ihren Wellendurchmesser ein. Mit einer Toleranz sehen Sie auch die Nachbargrößen — hilfreich, wenn die Konstruktion noch Spielraum hat.
541 Abmessungen
| D1 Welle | D2 Gehäuse | B | B SOA | B1 | B2 | B3 |
|---|
Alle Maße in Millimetern. Die Tabelle nennt die Abmessungen, die gefertigt werden können — welche Bauform in Ihrer Größe verfügbar ist, klären wir in der Anfrage. Abmessungen außerhalb dieser Liste fertigen wir als Sonderdichtung.
Stützkörper
Der Stützkörper bestimmt, wie viel Druck möglich ist
Bei drehenden Wellen tordiert die Dichtlippe unter Druck. Wie stark, hängt vom Ringspalt ds zwischen Welle und Stützkörperbohrung ab — er ist der entscheidende Faktor dafür, ob eine Dichtung dem vorgegebenen Druck standhält. Wir bilden das über zwei Bohrungsmaße ab, D3 und D4.
Für sehr kleine Spalte geht die gestanzte Blechausführung in einen einteiligen, gedrehten Stützkörper über — das ist die Bauform SOA und der Grund für ihre 150 bar.
Bestellhinweis: Geben Sie das Maß D3 bitte in der Bestellung an. Ohne Angabe fertigen wir mit dem Standardmaß D3 = Wellen-Ø + 0,10 +0,05−0,00 — bei Wellen-Ø 30 also 30,10 mm.
| Werkstoff | Einsatz |
|---|---|
| Rotguss RG7 | empfohlen bei Ringspalt ds < 0,10 mm |
| Edelstahl 1.4301 | korrosive Medien, Lebensmittel, Pharma |
| Edelstahl 1.4571 | seewasserbeständig — Marine, Offshore, Querstrahlruder |
| Stahl 1.0319 | Standard |
| Aluminium | Leichtbau |
| PPS, PEEK, HDPE, PA6 | Kunststoff, medienabhängig |
Gestanzte Stützkörper liefern wir in Stahl, Edelstahl 1.4301 und Sonderwerkstoffen. Bei Hochdruckanwendungen stimmen Sie die Konstruktion bitte früh mit uns ab.
Wirtschaftlichkeit
Der Stückpreis ist nicht der Preis
Eine VR-Dichtung kostet mehr als ein Katalogteil. Was sie kostet, entscheidet sich aber nicht am Dichtring, sondern an drei Stellen daneben.
Einmalig, je Bauteil
Wellenbearbeitung
Kein Härten, kein Nitrieren, kein Hartverchromen, keine Laufbuchse. Für die Lauffläche genügen die im Maschinenbau üblichen Stähle — in vielen Fällen Standard-Edelstahl ungehärtet. Der geringe Anpressdruck der vorgespannten Membran macht das möglich.
Die Werte für Ihre Zeichnung
Jedes Betriebsjahr
40 Watt
20 Watt Reibleistung statt 60 je Dichtstelle. Im Zweischichtbetrieb sind das 160 kWh, 82 kg CO₂ und 32 € pro Dichtstelle und Jahr. Eine Anlage mit 40 Dichtstellen spart so rund 1.280 € — jedes Jahr, ohne dass jemand etwas dafür tut.
Mit Ihren Werten rechnen
Über die Lebensdauer
Keine Einlaufspur
Weniger Reibung heißt weniger Wärme, weniger Verschleiß und längere Standzeiten. Und weil sich keine Einlaufspur in die Welle gräbt, bleibt beim Dichtungswechsel die Welle, wie sie ist.
Zur ReibleistungDie Reibungswerte stammen aus einem typischen Getriebe in Fertigungsumgebung, gerechnet mit 0,20 € je kWh und 0,512 kg CO₂ je kWh. Welche Ersparnis in Ihrer Anlage steckt, rechnen wir Ihnen gern für Ihren konkreten Fall aus.
Ihre Dichtstelle ist nicht Standard?
Schicken Sie uns die Einbausituation als Zeichnung oder Modell — wir sagen Ihnen, was machbar ist. Ab Stückzahl 1.
